混凝土模板实例

实例研究

复杂的滑模系统依赖光滑、耐久的贴面胶合板的成型表面。

在有适当的计划、精确的安排和训练有素的施工队伍的前提下，滑模可以节省时间和人工。

工程余额达，越迫切需要精确度——允许的误差值越小。

图中所示的建筑是根据旧金山的赫德国际公司（Heede International）所开发的典型滑模系统建造的，该公司曾设计和监控过高达30层建筑物的滑模施工，内部面积超过13.94万m²。

该建筑物为一座卫浴旧金山的15层公寓楼，在滑铸过程中，1.2m深的滑模以每小时381mm的速度上升，以完成8小时一层楼的速度，操作只由一班工人进行（每个半塔式建筑由两个三人一组的施工队进行施工）。

赫德公司所使用的基本模板（见图）相对简单，不易出错。首选的成型材料为19.1mm高密度贴面胶合板。这种模板随时可以买到，使成型表面光滑、平整；坚韧耐久的模板在整个建筑过程中都表现出色，在其他项目中还可以再度使用。同样的HDO胶合板经常应用在专利租赁的成型系统中，200次甚至更多次的重复使用都非常常见。

简单、实用的成型方法产生微妙的建筑表现

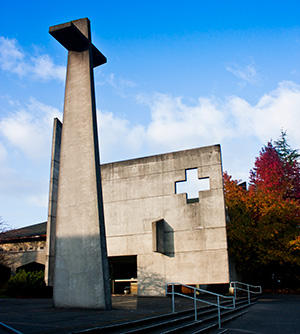

右图的教堂是由FAIA的保罗·瑟瑞（Paul Thiry）设计的，旨在将建筑材料以最直接、简单的方式表现出来——该教堂混凝土建筑的风格就像上世纪石砌的教堂一样清晰诚实。

胶合板成型材料也以相似的直接风格表现出来，该建筑使用了未经打磨的胶合板，除了浇筑而成的表面外，没有采取任何进一步的方式使其表面更加平整。结果是使人意识到该建筑使用了什么样的成型材料及其最终的表面特征，无需掩饰，更无需道歉。

这样的处理——或者说有意的不处理——帮助建筑师实现了他的建筑目标：以谦卑的材料达到鼓舞人心的目的。

这一成就尤其值得引起注意的是，最简单、最不复杂的就够方法是有可能产生很好的建筑结果的。通过强调基本建筑材料的特点——胶合板和混凝土——而不是想办法掩饰它们的存在——建筑师达到了实用、经济的建筑目标，同时又产生了高度的建筑美感。

工程木材将州立历史博物馆塑造成型：结构木质板材用于建造大型的混凝土拱顶

从一开始大家就知道，在华盛顿州塔科马市建造华盛顿州立博物馆将是一项令人瞩目的项目，建筑地点就在塔科马市中心的一块要地上，而且其主要特色在于建造11个高达55英尺的钢筋混凝土拱顶。这一设计的目的在于强调建筑物的外观，并融入旁边极有历史意义的莲河火车站（Union Station）的建筑风格。

联合火车站是建于1911年的一座巨型的砌石结构，由四个拱形结构组成一个中心穹顶。华盛顿州历史学会的目标在于建造一个世界一流的建筑，同事保持原火车站的历史建筑风格。历史学会求助于一家德克萨斯州的设计公司——摩尔/安德森建筑师（Moore/Anderson）来承担这一建筑的设计任务。

摩尔/安德森建筑师设计了11个55英尺高的钢筋混凝土拱顶，以与联合火车站建筑拱顶的高度和规模保持一致。这11个拱顶中，4个为东西走向；剩余的与其相交，为南北走向。

建筑工程队用高密度贴面（HDO）胶合板建造了一个面积达6,800平方英尺的成套模板，作为拱顶的成型基础该套模板的各部分共用了4,000张HDO胶合板。“第一个拱顶用了我们四个星期的时间，”艾立斯-唐建筑公司（Ellis-Don Construction Co.）的高级项目工程师埃立克·赫罗派尼恩回忆说。“当我们完成了第二期后，只用了15天。”通过使用HDO胶合板，赫罗派尼恩在浇筑其他拱顶的同时七次重复使用了模板板材。事实证明，按比例缩小的模型对于决定板条在成套模板中的位置至关重要。
